JAソーラー家庭用太陽光発電システムプラットフォーム

家庭用太陽光発電事業の発展をサポートするために、JAソーラーでは多額の資産を投じて、注文管理・サプライチェーン管理・財務管理・専門的な運用保守サービスを提供する2+2デジタルプラットフォームを構築しています。これによりエンドユーザー側や代理店側でも、JAソーラーのデジタルプラットフォームを通じて、発電所の資料・発電データを正確かつタイムリーに取得することができます。また、トラブルに遭遇した場合、ワンボタンで障害を報告することができます。

ユーザー側
APP、アプレット管理に対応し、リアルタイムに発電所の稼働状況、発電量、収益を可視化して把握することが可能です。自動障害報告機能を擁し、24時間1対1でコミュニケーションできるオンラインサービスを提供することで、簡単・便利・安心を持ってご利用いただけます。
代理店側
Web、アプレットの2種類のインターフェイスに対応し、注文・決済・金融サービスなどの異なる業務処理に対応し、専門的で効率的な全プロセス自動化管理を提供します。
JAソーラー家庭用太陽光発電システムプラット業務管理&支援

家庭用分散型業務の広報に対して、弊社は整備された工程技術品質管理システムによって、代理店に対して全方位的な支援を行い、そのプロジェクトの品質を管理します。

製品マニュアル
JAソーラーでは市場の主流家屋構造に対して、設置図集を発行し、設置案に対して標準化設計を行います。
01
実地調査と指導
住宅の立地条件と実地調査要件を元に、実地調査基準を発行し、代理店に設置可能な住宅の選別・調査を指導します。
02
設置技術要件
設置品質基準の定量化を規定し、設置基準書類を作成します
03
設置手順書類
設置プロセス中に関わるプログラムファイルの仕様を確定し、代理店は確定したフォームに従って仕様に従って設置を行い、完了後書面にて書類を提出します。
04
検収仕様書
検収手順と要件を明確にし、検収に合格した家庭用発電所がJAソーラーの基準を満たすようにします。
05
検収とファイルリストのアップロード
アップロードが必要となる資料に対してリストを作成し、標準化の書類管理を行います。
06
JAソーラー家庭用システム多角的管理運用サービス
リアルタイムで稼働データを監視
発電所全体の稼働状態、発電量、発電時間長、リアルタイムの電力などのデータをリアルタイムで監視します
水平および垂直の正確な分析
発電所の運用保守に関する重要なデータに対して、多種類、多時間帯、水平および垂直の正確な計算、比較分析を実行します
スマート診断と早期アラーム
発電所の稼働データ、水平および垂直分析に基づき、異常状況の診断と早期アラームを行い、迅速に位置を特定します。
運用保守作業の管理支援システム
継続的にイテレーションされたカスタマイズ可能な運用保守作業管理システムにより、代理店の運用および保守管理を支援します
専門の運用・保守サポートチーム
エンドユーザーに近い地域の運用・保守サポートチーム
10年以上の太陽光発電所の運用・保守の経験
10年以上の太陽光発電所の建設経験
JAソーラー家庭用システム製品パッケージ

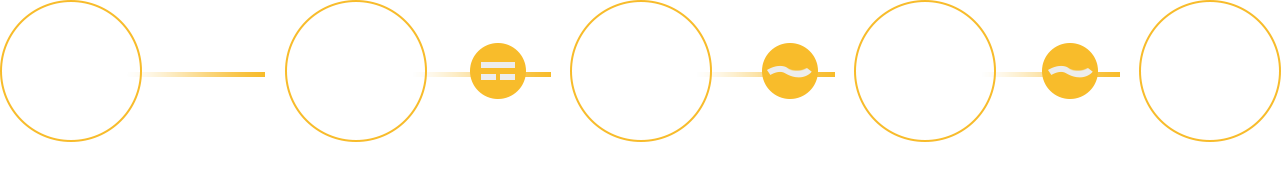

家庭用太陽光発電システムの主な電気機器は、太陽光発電モジュール、インバーター、グリッドボックス、ケーブルなどの機器と付属品で構成されています。
JAソーラーは、家庭用太陽光発電システムの中核的な太陽光発電モジュール、インバーター、グリッドボックス、DCケーブルを標準で提供します。それ以外の機器は、お客様の方で選んで頂くようにしています。

システム容量 20kW三相 25kW三相 30kW三相 33/36kW三相 40kW三相 50kW三相
標準搭載部品 太陽光発電モジュール JAM72S30-545/MR 枚数:39~46枚 JAM72S30-545/MR 枚数:47~54枚 JAM72S30-545/MR 枚数:55~68枚 JAM72S30-545/MR 枚数:69~72枚 JAM72S30-545/MR 枚数:73~90枚 JAM72S30-545/MR 枚数:91~110枚
グリット接続用インバーター 20kWモデル 数量:1台 25kWモデル 数量:1台 30kWモデル 数量:1台 33/36kWモデル 数量:1台 40kWモデル 数量:1台 50kWモデル 数量:1台
インバータ用データ通信モジュール GPRS/4G通信モジュール 標準搭載 GPRS/4G通信モジュール 標準搭載 GPRS/4G通信モジュール 標準搭載 GPRS/4G通信モジュール 標準搭載 GPRS/4G通信モジュール 標準搭載 GPRS/4G通信モジュール 標準搭載
DCケーブル 4mm²光起電ケーブル、赤色/黒色各40メートル 4mm²光起電ケーブル、赤色/黒色各50メートル 4mm²光起電ケーブル、赤色/黒色各65メートル 4mm²光起電ケーブル、赤色/黒色各70メートル 4mm²光起電ケーブル、赤色/黒色各90メートル 4mm²光起電ケーブル、赤色/黒色各120メートル
DCケーブルコネクタ QC4.10-35、6セット QC4.10-35、6セット QC4.10-35、8セット QC4.10-35、8セット QC4.10-35、10セット QC4.10-35、12セット
オプション標準パーツ 太陽光発電架台 斜屋根用架台システムまたは平屋根用架台システム使用数量は現場の状況に応じて決定
ACケーブル ZC-YJV-0.6/1KV 3*10mm²+1*6mm²いはZC-YJLV-0.6/1KV 3*16mm²+1*10mm² 必要な使用数量に基づき、50メートルを超えるとワンサイズアップされるものとします ZC-YJV-0.6/1KV 3*10mm²+1*6mm²いはZC-YJLV-0.6/1KV 3*16mm²+1*10mm² 必要な使用数量に基づき、50メートルを超えるとワンサイズアップされるものとします ZC-YJV-0.6/1KV 3*16mm²+1*10mm²いはZC-YJLV-0.6/1KV 3*25mm²+1*16mm² 必要な使用数量に基づき、50メートルを超えるとワンサイズアップさせるものとします ZC-YJV-0.6/1KV 3*16mm²+1*10mm²いはZC-YJLV-0.6/1KV 3*25mm²+1*16mm² 必要な使用数量に基づき、50メートルを超えるとワンサイズアップさせるものとします ZC-YJV-0.6/1KV 3*16mm²+1*10mm²いはZC-YJLV-0.6/1KV 3*25mm²+1*16mm² 必要な使用数量に基づき、50メートルを超えるとワンサイズアップさせるものとします ZC-YJV-0.6/1KV 3*25mm²+1*16mm²いはZC-YJLV-0.6/1KV 3*35mm²+1*16mm² 必要な使用数量に基づき、50メートルを超えるとワンサイズアップさせるものとします
代理店提供分 補助材料 上記の資材以外、必要に応じて次のものが含まれます。基礎固定用アンカー、防水材、アース、パイプ、インバータ用日除けカバーなど、。
注:他仕様のシステム容量との組み合わせについては、現地代理店のプロジェクト量に応じてさらに拡張することができます。
太陽光発電モジュール
太陽光発電モジュール(ソーラーパネルともいう)は太陽光発電システムにおける中核部分で、太陽光発電システムにおける最も重要な部分です。
インバータ
インバータは直流を交流に変換します。 JAソーラーでは業界一流ブランドのインバータ製品を標準装備しています。これによりシステムの安定性と信頼性を確保しています。
グリッド接続用ボックス
太陽光発電グリッド接続ボックスは、システムの通常稼働を保護するために使用されるもので、手動または自動で回路の接続や切断を行います。グリッド接続ボックスは、家庭用太陽光発電システムの中核的設備です。過不足電圧トリッピング&電圧検出投入の自動保護機能と、雷雨時の発電所の電気的安全性を確保するためのサージ防止装置を備えています。
DCケーブル
JAソーラーの家庭用太陽光発電システムで使用されるDCケーブルはEN50618:2014規格のTÜV 認証を取得しており、電圧レベルは1500Vに達し、過酷な環境でも25年間安定して稼働できるよう確保しています。
